Mikro tahıl hammadde
Tane boyutu: 0.4-0.6μm
Co% 10,% 12
TRS> 3600 N / mm2
Sertlik: İHD 91.8-92.5
HRC Öfke: HRC45-50 HRC55-60 HRC65 HRC68
Helis açısı: 30 ° -45 °
Çubukların çapı: 4-20 mm
Uzunluk: 50-150 mm, özelleştirilmiş

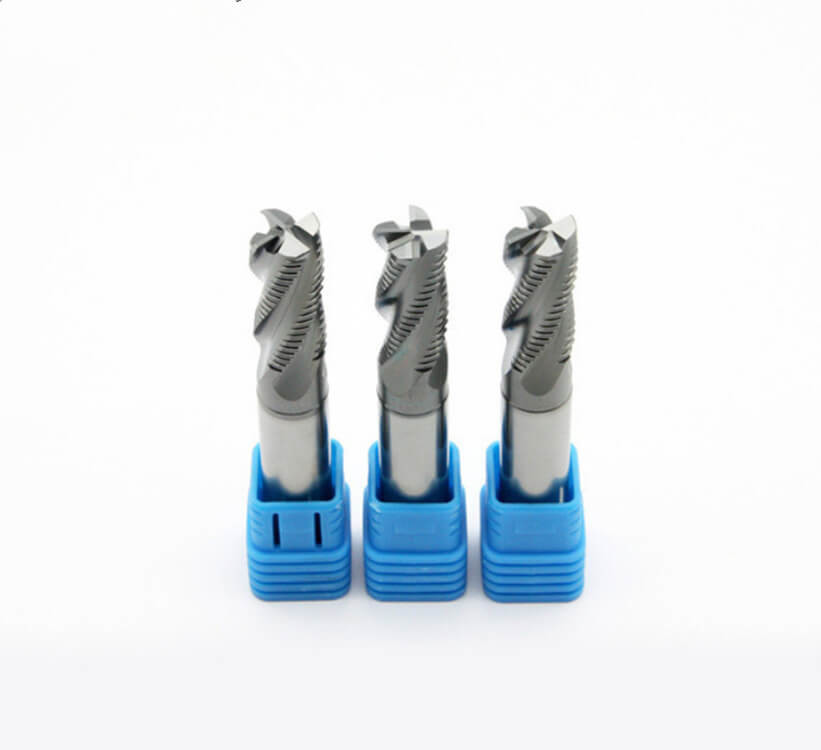

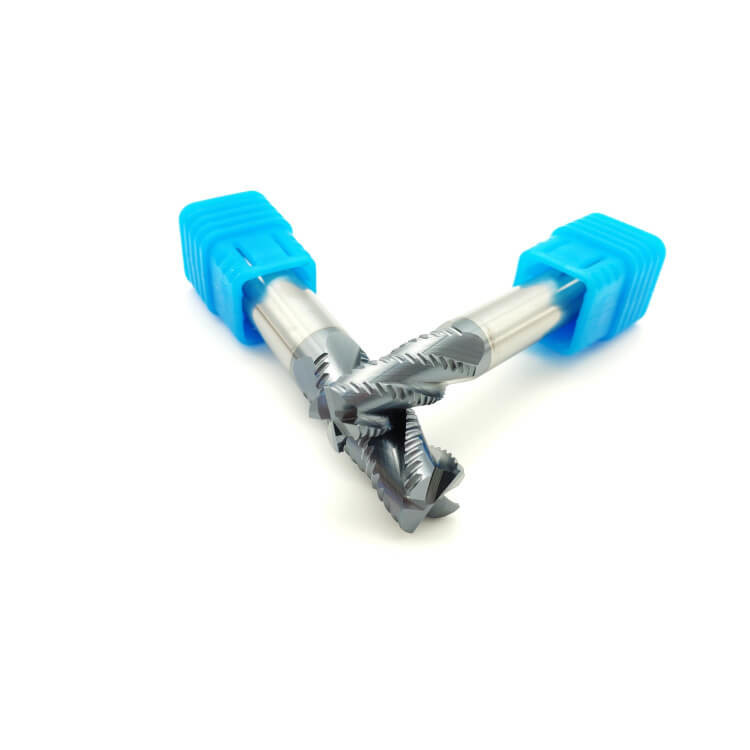

Kesme Formu: Kaba
Flütler No .: 2/4/6
Karbon çelik, Takım çeliği, Kalıp çeliği, Paslanmaz çelik, Titanyum alaşımı, Bakır, Dökme Demir ve Alüminyum vb.
Taşlama ekipmanları: , ANCA, ROLLOMATIC
Test ekipmanları: ZOLLER
End değirmeninin karbür malzemelerinin tanıtılması
Karbür Sınıf | Tungsten karbür çubuk Teknik Detayları |
10U | Co:% 10 WC% 89 nadir element:% 1 İHD: 90,5 ° Tane Boyutu: 0.75um |
12U | Co:% 12 WC% 85 nadir element:% 3 İHD: 92.5 ° Tane Boyutu: 0.4um |
K40 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93 ° Tane Boyutu: 0.4um |
K44 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93,5 ° Tane Boyutu: 0.4um |
Kesilecek malzemeler
Karbür Sınıf | End Mill HRC | Kesilecek malzemeler |
10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
K44 | HRC65-70 | HRC63 kapsamında malzemeleri kesmek için |
İlgili kaplama
Karbür Sınıf | End Mill HRC | İlgili kaplama |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
End milleki karbür malzemelerin tanıtımı
AlTiN | TiAlN | TiSlN | Nano | |
Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Kalınlık (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
Sürtünme katsayısı | 0.3 | 0.3 | 0.45 | 0.4 |
Renk | Siyah | Menekşe | Bakır | Mavi |
4 flüt Düz Freze
HRC seçimi: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Kaplama seçimi: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-MAVI
Kesilecek malzemeler: Orijinal çelik, dökme demir, Alüminyum, bakır, grafit, plastik,
Titanyum, alaşımlı, sertleştirilmiş çelik, paslanmaz çelik, HSS vb
alüminyum frezeler için daha fazla ebat mevcuttur:
Kod no | diamter d | Kesme uzunluğu l | Toplam uzunluk L | İncik D | flüt Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
