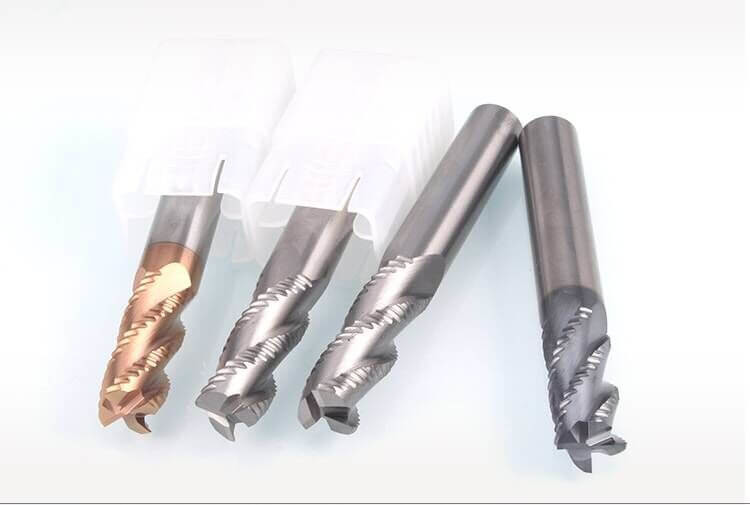

TiAin Katı Karbür Kaba Frezeler, standart Uzun Uzunluk, 4 Flüt
End değirmeninin karbür malzemelerinin tanıtılması
| Karbür Sınıf | Tungsten karbür çubuk Teknik Detayları |
| 10U | Co:% 10 WC% 89 nadir element:% 1 İHD: 90,5 ° Tane Boyutu: 0.75um |
| 12U | Co:% 12 WC% 85 nadir element:% 3 İHD: 92.5 ° Tane Boyutu: 0.4um |
| K40 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93 ° Tane Boyutu: 0.4um |
| K44 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93,5 ° Tane Boyutu: 0.4um |
Kesilecek malzemeler
| Karbür Sınıf | End Mill HRC | Kesilecek malzemeler |
| 10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
| 12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
| K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
| K44 | HRC65-70 | HRC63 kapsamında malzemeleri kesmek için |
İlgili kaplama
| Karbür Sınıf | End Mill HRC | İlgili kaplama |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
End milleki karbür malzemelerin tanıtımı
| AlTiN | TiAlN | TiSlN | Nano | |
| Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| Kalınlık (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
| Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
| Sürtünme katsayısı | 0.3 | 0.3 | 0.45 | 0.4 |
| Renk | Siyah | Menekşe | Bakır | Mavi |

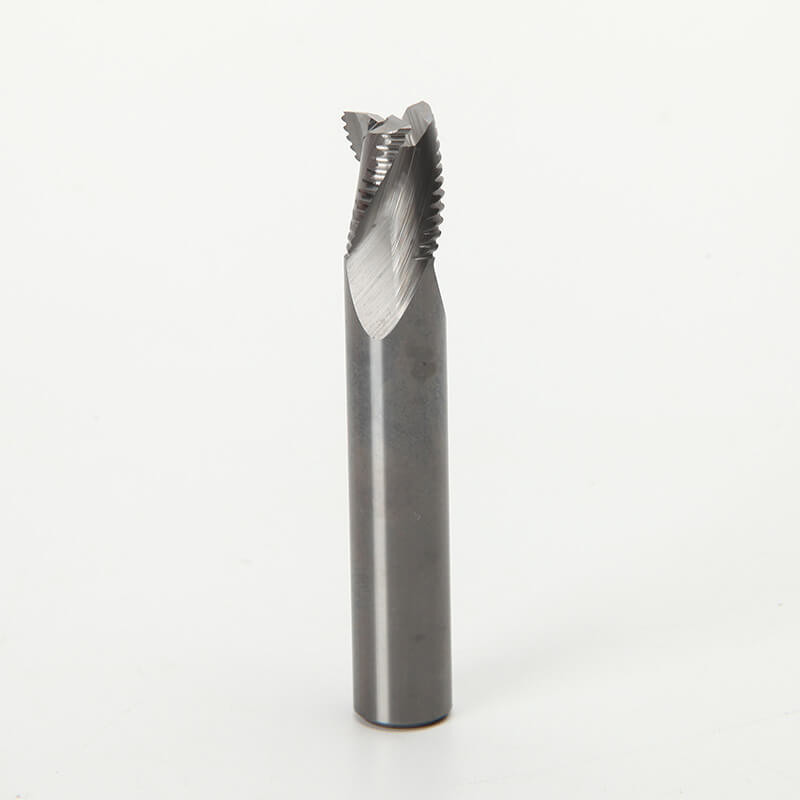

Ürün Özellikleri Tip: Kaba Frezeler Şaft Çapı: 1/4 "/ Kesim Çapı: 1/4" Flüt uzunluğu: 3/4 "/ Toplam Uzunluk: 2" İş Malzeme Sertliği: HRC45 / Helix: 35 / Flüt Sayısı: 4F Kaplama: TiAIN / Malzeme: Tungsten karbür / Ambalaj: Plastik kutu |
Diğer son değirmenler için boyut sayfası:
Kod no | diamter d | Kesme uzunluğu l | Toplam uzunluk L | İncik D | flüt Z |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
