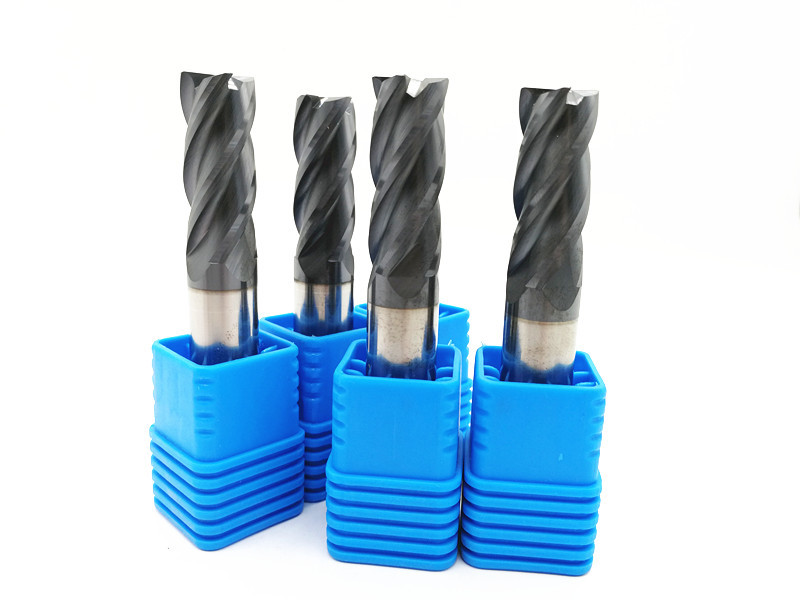

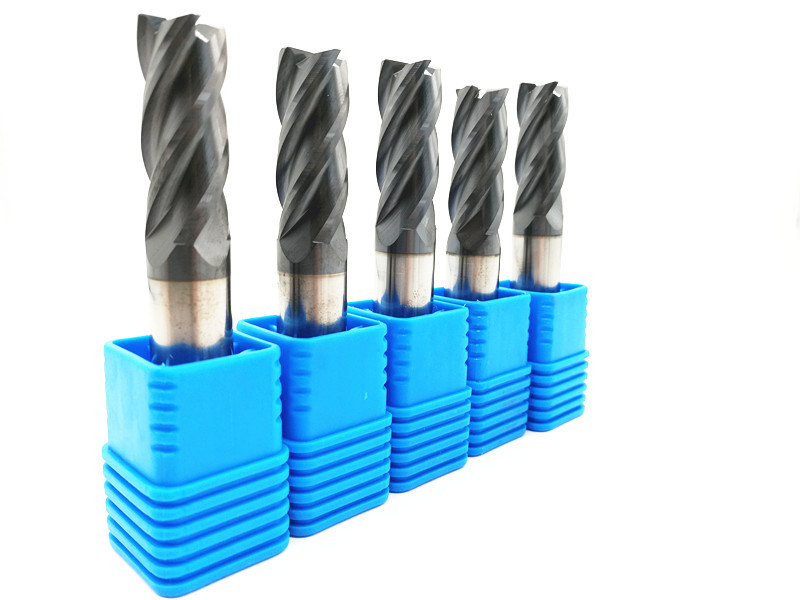

1. Ürün Açıklaması
Mikro tahıl hammadde
Tane boyutu: 0.4-0.6μm
Co% 10,% 12
TRS> 3600 N / mm2
Sertlik HRA 91.8-92.5
İş parçası HRC45-50 HRC55-60 HRC65 HRC68
Helis açısı 30 ° -45 °
Kesme kenarı çapı 0.2-0.9 mm; 1-20 mm
Çubukların çapı 4-20 mm
Uzunluk 50-100 mm
Kesim Form Düz, Kare, Top burun, Köşe Yarıçapı, Konik Flüt, vb
1-7 No.lu Flüt
End değirmeninin karbür malzemelerinin tanıtılması
| Karbür Sınıf | Tungsten karbür çubuk Teknik Detayları |
| 10U | Co:% 10 WC% 89 nadir element:% 1 İHD: 90,5 ° Tane Boyutu: 0.75um |
| 12U | Co:% 12 WC% 85 nadir element:% 3 İHD: 92.5 ° Tane Boyutu: 0.4um |
| K40 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93 ° Tane Boyutu: 0.4um |
| K44 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93,5 ° Tane Boyutu: 0.4um |
Kesilecek malzemeler
| Karbür Sınıf | End Mill HRC | Kesilecek malzemeler |
| 10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
| 12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
| K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
| K44 | HRC65-70 | HRC63 kapsamında malzemeleri kesmek için |
İlgili kaplama
| Karbür Sınıf | End Mill HRC | İlgili kaplama |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
2. Uygulama
İçin kullanılır Karbon çeliği kesme, Takım çeliği, Kalıp çeliği, Paslanmaz çelik, Titanyum alaşımı, Bakır, Dökme Demir ve Alüminyum, vb.
Taşlama ekipmanları: , ANCA, ROLLOMATIC
Test ekipmanları: ZOLLER
3. kaplama
| Kaplama | Renk | Kaplama sıcaklığı | Kalınlık (um) | HV | Uygulama sıcaklığı | Sürtünme katsayısı |
TiAlN | Mor-Gri | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
| AiTiN | Siyah | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
| TiXco | Bakır | <600 ° C | 3-5 | 3500 | 1500 ° C | 0.4 |
| NaNo | Mavi | <600 ° C | 3-5 | 3800 | 1200 ° C | 0.4 |
| AiCrN | Gümüş gri | <480 ° C | 2-2,5 | 2500 | 700 ° C | 0.3 |
Standart boyutları:
| Sipariş numarası | Flüt dia (d) | Kesme uzunluğu (l) | Şaft dia (D) | Toplam uzunluk (L) |
| 1.0 x 2.5 x 4D x 50L | 1.0 | 2.5 | 4 | 50 |
| 1.5 x 4 x 4 d x 50L | 1.5 | 4 | 4 | 50 |
| 2,0 x 5 x 4D x 50L | 2.0 | 5 | 4 | 50 |
| 2.5 x 7 x 4D x 50L | 2.5 | 7 | 4 | 50 |
| 3.0 x 8 x 4D x 50L | 3.0 | 8 | 4 | 50 |
| 3.5 x 10 x 4D x 50L | 3.5 | 10 | 4 | 50 |
| 4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4.5 x 11 x 6D x 50L | 4.5 | 11 | 6 | 50 |
| 5.0 x 13 x 6D x 50L | 5.0 | 13 | 6 | 50 |
| 5.5 x 13 x 6D x 50L | 5.5 | 13 | 6 | 50 |
| 6.0 x 15 x 6D x 50L | 6 | 15 | 6 | 50 |
| 6.5 x 15 x 8D x 60L | 6.5 | 15 | 8 | 60 |
| 7.0 x 17 x 8D x 60L | 7 | 17 | 8 | 60 |
| 7.5 x 17 x 8D x 60L | 7.5 | 17 | 8 | 60 |
| 8.0 x 20 x 8D x 60L | 8 | 20 | 8 | 60 |
| 8.5 x 25 x 10D x 75L | 8.5 | 25 | 10 | 75 |
| 9.0 x 25 x 10D x 75L | 9.0 | 25 | 10 | 75 |
| 9.5 x 25 x 10D x 75L | 9.5 | 25 | 10 | 75 |
| 10.0 x 25 x 12D x 75L | 10.0 | 25 | 12 | 75 |
| 10.5 x 25 x 12D x 75L | 10.5 | 25 | 12 | 75 |
| 11.0 x 28 x 12D x 75L | 11.0 | 28 | 12 | 75 |
| 11.5 x 28 x 12D x 75L | 11.5 | 28 | 12 | 75 |
| 12.0 x 30 x 12D x 75L | 12.0 | 30 | 12 | 75 |
| 13.0 x 33 x 16D x 100L | 13.0 | 33 | 16 | 100 |
| 14.0 x 40 x 16D x 100L | 14.0 | 40 | 16 | 100 |
| 15.0 x 40 x 16D x 100L | 15.0 | 40 | 16 | 100 |
| 16.0 x 40 x 16D x 100L | 16.0 | 40 | 16 | 100 |
| 17.0 x 40 x 20D x 100L | 17.0 | 40 | 20 | 100 |
| 18.0 x 40 x 20D x 100L | 18.0 | 40 | 20 | 100 |
| 19.0 x 40 x 20D x 100L | 19.0 | 40 | 20 | 100 |
| 20.0 x 40 x 20D x 100L | 20.0 | 40 | 20 | 100 |
| 25.0 x 40 x 25D x 100L | 25,0 | 40 | 25 | 100 |
