ISO Sınıfı | % Co | Yoğunluk (g/cm3) | Sertlik | Eğilme Mukavemeti (N/mm2) | Tane Boyutu (μm) | |
HV30 (kg/mm2) |
İHD (ISO3738) |
|||||
K05-K10
|
6 | 14.8 | 1860 | 93,5 | 3800 | <0.5 |
K05-K10 | 6 | 14.9 | 1510 | 91.4 | 3000 | 1.0 |
k20-K30 | 8 | 14.6 | 1700 | 92.7 | 3800 | 0,8 |
K30 | 8 | 14.8 | 1300 | 89.6 | 2500 | 1.2 |
K20-K30 | 10 | 14.5 | 1600 | 92.1 | 3800 | 0.7 |
K20-K30 | 12 | 14.1 | 1680 | 92.6 | 3800 | <0.5 |
K40 | 15 | 14 | 1330 | 90 | 3800 | 0,8 |
K40 | 20 | 13,5 | - | 85 | 2900 | 1.2 |

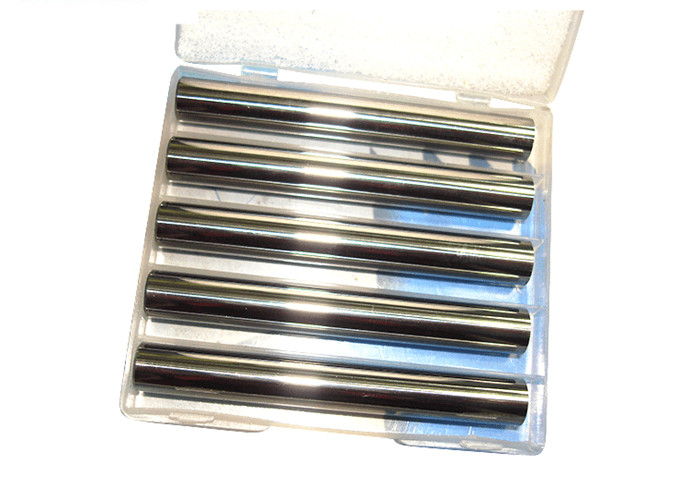

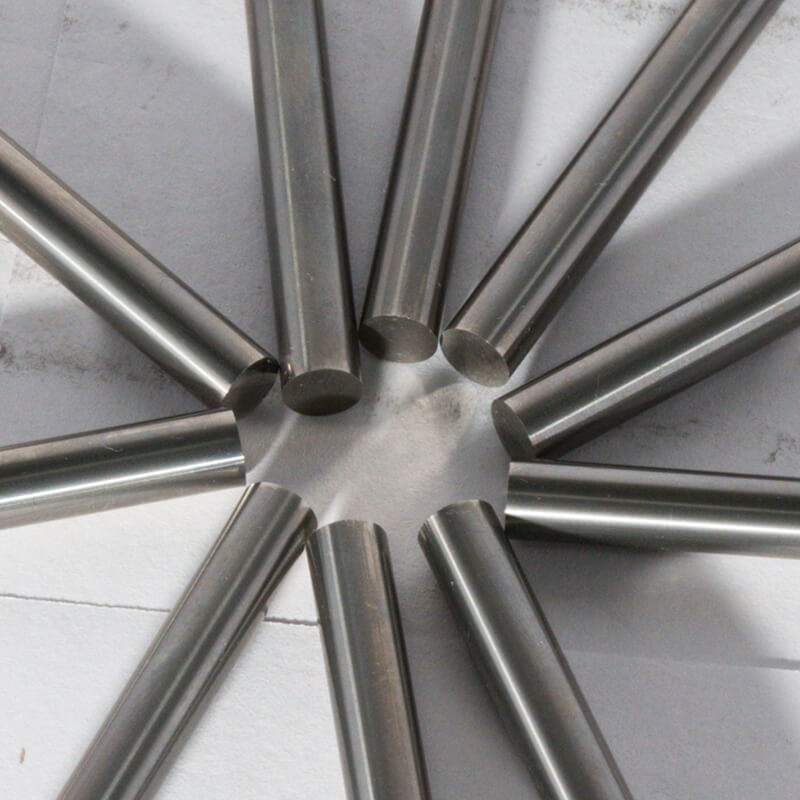

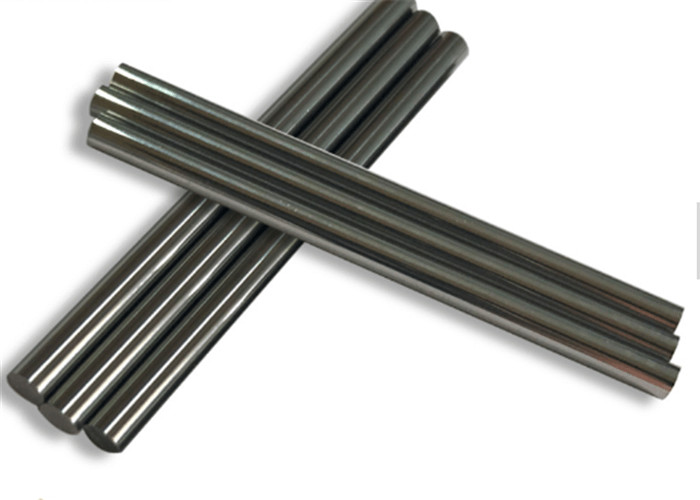

Katı Çubuklar (Metrik) 330mm
topraklanmamış | h6 |
L |
Tol. |
topraklanmamış | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21,2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22,2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23,2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11,2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26,2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28,2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16,2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
İki düz soğutma sıvısı kanalı çubuğu, Azaltılmış TK
topraklanmamış | zemin h6 |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0,50 |
30° İki Helisel Soğutma Kanalı (Tip HE-30°)
topraklanmamış | zemin h6 |
L Tol.+5.0 |
TK |
Tol. |
D |
Tol. |
Saha |
|
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1,2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1,4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
Başvuru:Mçeşitli matkap uçları, otomobil özel kesicisi, baskılı devre kartı, özel kesiciler, motor özel kesicileri, horologe, özel kesiciler işleme, entegre dikey freze, graver vb. yapmak için kullanılır.
Ayrıca, semente karbür damgalama kafası, maça çubuğu ve perforasyon aletleri yapımında kullanılabilirler.
