------------------------------------Tungsten Karbür Çubukların Tanıtımı--------------------------------------
için taşlanmamış ve taşlanmış katı karbür çubukmatkap uçları, parmak frezeler, kesici, raybalar, oyma bıçağı, titreşim önleyici alet tutucu ve diğer ürünlerin üretimi.
Normal alaşımlı çelik, gri dökme demir, paslanmaz çelik ve ısıya dayanıklı alaşımlı malzemelerin işlenmesi gibi farklı işleme alanlarına göre;alüminyum alaşımının, titanyum alaşımının bitirilmesi ve işlenmesi;sertleştirilmiş çelik, alüminyum alaşımı, karbür çubuğun işlenmesi farklı kalite seçmelidir, Kararlılık ve yüksek teknoloji, ürünlerimizin yüksek kalitesini garanti eder.Eşsiz özellikleri ile karbür çubuk, yüksek hızlı demiryolu, havacılık, elektronik bileşenler ve makinelerde yaygın olarak kullanılmaktadır.
Tungsten Karbür Çubuklar Sınıf özellikleri
Seviye | Yoğunluk (g/cm3) |
Sertlik (İHD) |
TRS (MPa) | Tane boyutu (μm) | Kompozisyon (%) |
ISO'ya eşit |
YL10.2 | 14,4~14,6 | ≥92.2 | ≥4000 | 0,6~0,8 | %10 CO %90 WC | K30 |
YG6X | 14.85~15.0 | ≥92.0 | ≥1860 | 0,8~1,0 | %6 CO %94 WC | K10 |
YG15 | 14.0~14.1 | ≥85.0 | ≥2800 | 1.2~2.0 | %15 CO %85 WC | / |
YG10 | 14,5~14,6 | ≥85.5 | ≥2600 | 1.2~2.0 | %10 CO %90 WC | K20 |
YG8 | 14.65~14.85 | ≥89,5 | ≥2320 | 1.2~2.0 | %8 CO %92 Tuvalet | K20 |
YG6 | 14.85~15.05 | ≥90.0 | ≥2150 | 1.2~2.0 | %6 CO %94 WC | K10 |

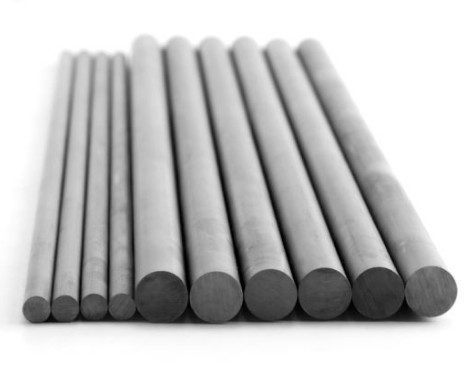

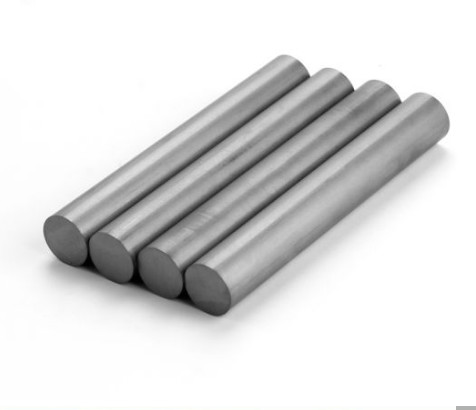

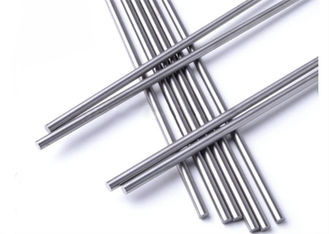

Resimler
Katı Çubuklar (Metrik) 330mm
topraklanmamış | h6 |
L |
Tol. |
topraklanmamış | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21,2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22,2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23,2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11,2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26,2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28,2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16,2 | +0.3/+0 | 16.0 | 330 | +5/+0 |
İki düz soğutma sıvısı kanalı çubuğu, Azaltılmış TK
topraklanmamış | zemin h6 |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0,50 |
30° İki Helisel Soğutma Kanalı (Tip HE-30°)
topraklanmamış | zemin h6 |
L Tol.+5.0 |
TK |
Tol. |
D |
Tol. |
Saha |
|
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1,2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1,4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
