HRC 65 Katı Karbür Bilyalı Uçlu Freze
1. ürün açıklaması
Mikro tahıl hammaddesi
Tane boyutu: 0.4-0.6μm
Co% 10,% 12
TRS> 3600 N / mm2
Sertlik HRA 91,8-92,5
İş parçası HRC45-50 HRC55-60 HRC65 HRC68
Helis açısı 30 ° -45 °
0,2-0,9 mm kesme kenarının çapı;1-20 mm
Çubukların çapı 4-20 mm
Uzunluk 50-100 mm
Kesme Formu Düz, Kare, Yuvarlak uçlu, Köşe Yarıçapı, Konik Kanal, vb.
1-12 Flütler
| HRC45 | HRC55 | HRC60 | HRC65 |
| Tane Boyutu: 0.6um Eş:% 10 Eğilme mukavemeti: 3350N / mm2 |
Tane Boyutu: 0.6um Eş:% 10 Eğilme mukavemeti: 4000N / mm2 |
Tane Boyutu: 0.5um Eş:% 12 Eğilme mukavemeti: 4300N / mm2 |
Tane Boyutu: 0.4um Eş:% 12,5 Eğilme mukavemeti: 4300N / mm2 |
2. Uygulama
Karbon çeliği, Takım çeliği, Kalıp çeliği, Paslanmaz çelik, Titanyum alaşımı, Bakır, Dökme Demir ve Alüminyum vb.Kesmek için kullanılır.
Öğütme ekipmanı: , ANCA, ROLLOMATIC
Test ekipmanı: ZOLLER
3. Kaplama
| Kaplama | Renk | Kaplama Sıcaklığı | Kalınlık (um) | HV | Uygulama Sıcaklığı | Sürtünme katsayısı |
| TiAlN | Mor-Gri | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
| AiTiN | Siyah | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
| TiXco | Bakır | <600 ° C | 3-5 | 3500 | 1500 ° C | 0.4 |
| NaNo | Mavi | <600 ° C | 3-5 | 3800 | 1200 ° C | 0.4 |
| AiCrN | Gümüş Gri | <480 ° C | 2-2.5 | 2500 | 700 ° C | 0.3 |
Ürün boyutu:
| Sipariş No. | Flüt çapı (d) |
Kesme uzunluğu (L) |
Sap çapı (D) | Toplam uzunluk (L) |
| 1,0 × 2,5 × 4D × 50L | 1 | 2.5 | 4 | 50 |
| 1,5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2,0 × 5 × 4D × 50L | 2 | 5 | 4 | 50 |
| 2,5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3,0 × 8 × 4D × 50L | 3 | 8 | 4 | 50 |
| 3,5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4,5 × 11 × 6D × 50L | 4.5 | 11 | 6 | 50 |
| 5,0 × 13 × 6D × 50L | 5 | 13 | 6 | 50 |
| 5,5 × 13 × 6D × 50L | 5.5 | 13 | 6 | 50 |
| 6,0 × 15 × 6D × 50L | 6 | 15 | 6 | 50 |
| 6,5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7,0 × 17 × 8D × 60L | 7 | 17 | 8 | 60 |
| 7,5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8.0 × 20 × 8D × 60L | 8 | 20 | 8 | 60 |
| 8,5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
| 9,0 × 25 × 10D × 75L | 9 | 25 | 10 | 75 |
| 9,5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
| 10,0 × 25 × 12D × 75L | 10 | 25 | 12 | 75 |
| 10,5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11.0 × 28 × 12D × 75L | 11 | 28 | 12 | 75 |
| 11,5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12.0 × 30 × 12D × 75L | 12 | 30 | 12 | 75 |
| 13.0 × 33 × 16D × 100L | 13 | 33 | 16 | 100 |
| 14.0 × 40 × 16D × 100L | 14 | 40 | 16 | 100 |
| 15.0 × 40 × 16D × 100L | 15 | 40 | 16 | 100 |
| 16.0 × 40 × 16D × 100L | 16 | 40 | 16 | 100 |
| 17.0 × 40 × 20D × 100L | 17 | 40 | 20 | 100 |
| 18.0 × 40 × 20D × 100L | 18 | 40 | 20 | 100 |
| 19.0 × 40 × 20D × 100L | 19 | 40 | 20 | 100 |
| 20.0 × 40 × 20D × 100L | 20 | 40 | 20 | 100 |
| 25.0 × 40 × 25D × 100L | 25 | 40 | 25 | 100 |

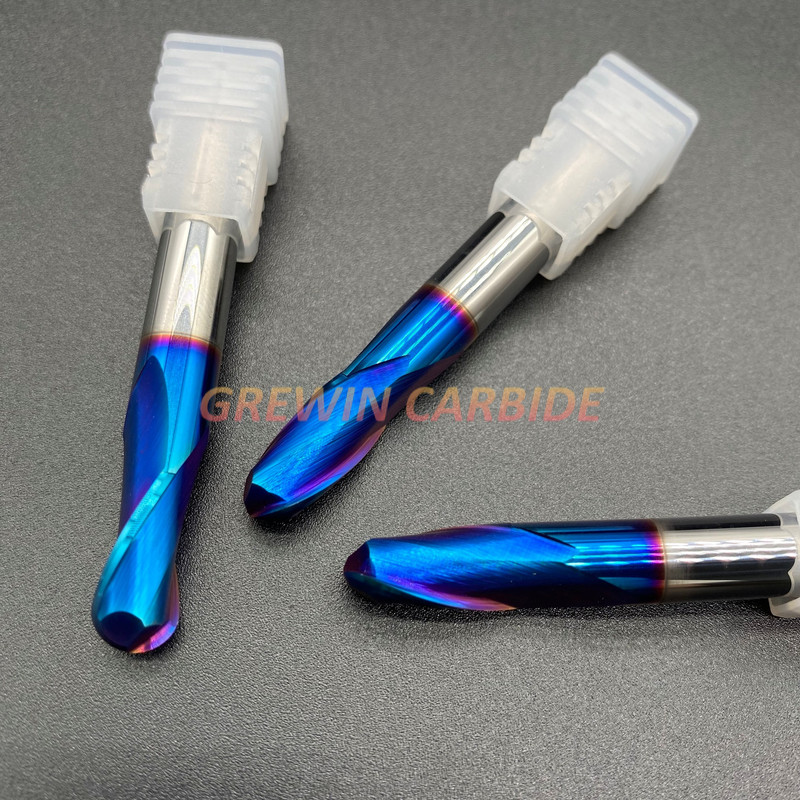

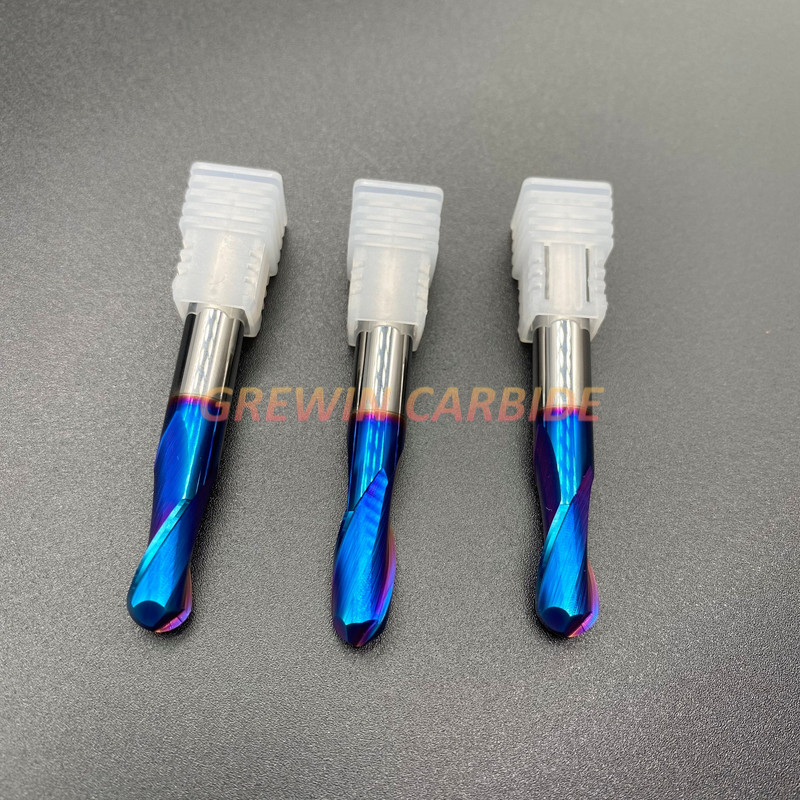

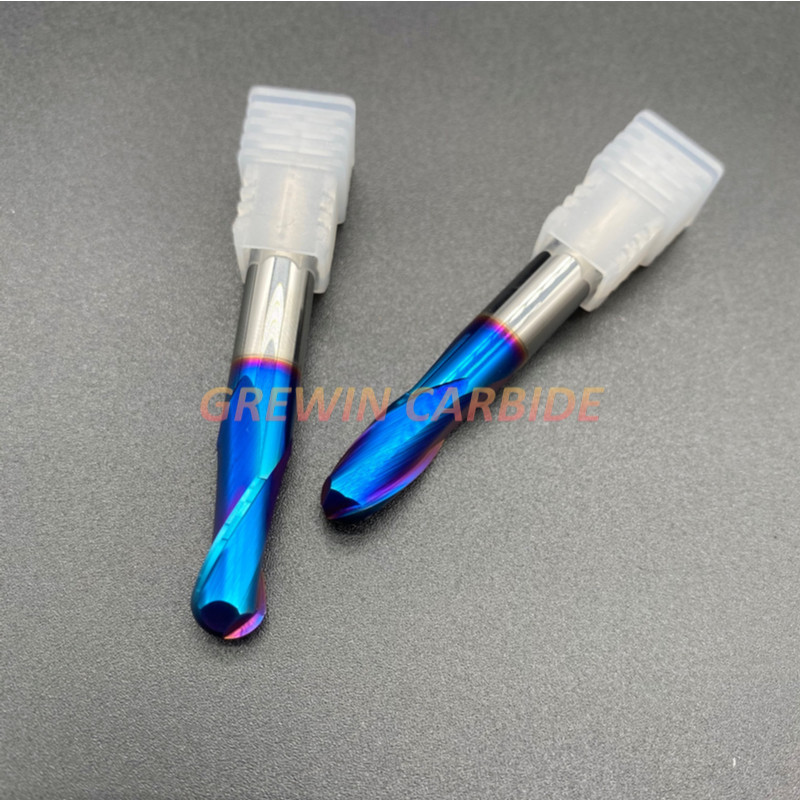

Ürün gösterimi:
