Ürün Açıklaması:
1.Orijinal ham mikro tahıl malzemesi, yüksek sertlik ve TRS
Eş:% 10, Wc:% 90
TRS:> 3600 N / mm2
HRA: 91,8-92,4, HRC: 45/55/60/65
Tane boyutu: 0.4-0.6μm
Helis açısı: 30 ° -45 °
Kesme kenarının çapı: 0,2-0,9 mm;1-20 mm
Çubukların çapı: 4-20mm
Uzunluk: 50-100mm
Kesme Formu: Kare, Yuvarlak uçlu, Köşe Yarıçapı, Konik Flüt vb.
Flüt No .: 1-6
2. Diğer ürünler: matkaplar, oyucu, takım tutucular, ER pens, delik işleme kesiciler, karbür uçlar, kesici kafalar vb.
3. Uygulama ve kullanım: Bakır, Dökme Demir, Karbon çeliği, Takım çeliği, Kalıp çeliği, Kalıp çeliği, Paslanmaz çelik, Plastik, Arcylic, vb.
4. Süper Kaplama: TiSiN TiAlN AlTiN TiCN veya Mavi Nano Kaplama.
Öğe | AlTiN | TiAiN | TiSiN | nAcO |
Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Kalınlık (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
Sürtünme | 0.3 | 0.3 | 0.45 | 0.4 |
Renk | Siyah | Menekşe | Bakır | Mavi |
Parmak frezenin karbür malzemelerinin tanıtımı
Karbür Sınıfı | Tungsten karbür çubuğun Teknik Detayları |
10U | Co:% 10 WC% 89 nadir element:% 1 HRA: 90.5 ° Tane Büyüklüğü: 0.75um |
12U | Co:% 12 WC% 85 nadir element:% 3 HRA: 92.5 ° Tane Büyüklüğü: 0.4um |
K40 | Co:% 12 WC% 84 nadir element:% 4 HRA: 93 ° Tane Büyüklüğü: 0.4um |
K44 | Co:% 12 WC% 84 nadir element:% 4 HRA: 93.5 ° Tane Büyüklüğü: 0.4um |
Kesilecek malzemeler
Karbür Sınıfı | Son değirmen HRC | Kesilecek malzemeler |
10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
K44 | HRC65-70 | HRC63 altındaki malzemeleri kesmek için |
İlgili Kaplama
Karbür Sınıfı | Son değirmen HRC | İlgili Kaplama |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Parmak frezenin karbür malzemelerinin tanıtımı
AlTiN | TiAlN | TiSlN | Nano | |
Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Kalınlık (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
Sürtünme katsayısı | 0.3 | 0.3 | 0.45 | 0.4 |
Renk | Siyah | Menekşe | Bakır | Mavi |
Ana kullanımlar:
Genel olarak şu bölümlere ayrılabilir:
1. Düz uçlu freze, kaba frezeleme, çok sayıda boşluğun çıkarılması, küçük yatay düzlem alanı veya kontur bitirme frezeleme.
2. Yuvarlak uçlu freze, yarı ince frezeleme ve kavisli yüzeyin son frezeleme;küçük bilyalı uçlu freze bıçağı, dik yüzey / düz duvar ve düzensiz konturun küçük pahını frezelemeyi bitirebilir.
3. Pahlı düz uçlu freze bıçağı, çok sayıda boşluğu çıkarmak için kaba frezeleme için kullanılabilir ve ayrıca düz yüzeyli küçük pahı frezelemeyi bitirebilir (dik yüzeye göre).
4. Pah kesici, T-şekilli kesici veya tamburlu kesici, diş kesici, dahili R kesici dahil şekillendirme frezeleme takımları.
5. Pah kesici, pah kesici şekli ve pah şekli aynıdır, frezeleme yuvarlatılmış pah ve pah freze bıçağına bölünmüştür.
6. T-şekilli kesici, T-şekilli oluk frezeleme yapabilir.
7. Diş kesici, dişliler gibi çeşitli diş tiplerini frezeleme.
8. Al-Cu alaşımını kesmek için tasarlanmış olan kaba kesici, hızlı bir şekilde işlenebilir.
Avantajlar:
1. Yekpare karbür raybalar, farklı tipte makine raybaları yapabiliriz, genellikle 2-8 kanal, standart olmayan özelleştirilmiş raybalar için teslimat süresi sadece 7-10 gündür.
2. Karbür matkap raybaları farklı kalitede malzemelerden yapılmıştır:
HRC45 makine raybası, YG25 malzemesi, yüksek hassasiyetli, 2-8 oluklu.Dökme demir, karbon çeliği için uygun
HRC55 makine raybası, YL10.2, yüksek hassasiyetli, 2-8 oluklu, karbon çeliği, alaşımlı çelik için uygun.
HRC60 makine raybaları, Kennametal2210, yüksek hassasiyetli, 2-8 ağızlı, bakır alaşımı için uygun, paslanmaz çelik.
HRC65 makine raybası, Almanya AF, yüksek hassasiyetli, 2-8 oluklu, sert metal için uygun.
3. Farklı tipte makine raybaları tedarik edebiliriz, ayrıca sıkıcı raybaları çiziminize ve numunelerinize göre yapabiliriz.
4. Kesme derinliği: Bu, takımın kesilen malzemenin yüzeyinin altında ne kadar derinde olduğudur (şemada gösterilmemiştir).Bu, üretilen çipin yüksekliği olacaktır.Tipik olarak, kesme derinliği, kesme aletinin çapına eşit veya daha az olacaktır.
☆ Sınıf Önerisi
Derece | Sertlik HRA (hv) | Giain boyutu | TRS (M Pa) |
Performanslar ve önerilen uygulamalar |
YG25 | 90-91 | 0.7um | 2500-2800 | İyi Aşınma direnci, sert ahşap, maliyet demir, bakır, A3 çeliği işlemek için shuit |
YL10.2 | 91-91.5 | 0.6um | > 3800 | Kalıp Çelik, alüminyum alaşım, paslanmaz çelik, kedi demir, bakır işleme için uygun |
Kennametal 2210 | 91.5 | 0.5um | > 4300 | Sertleştirilmiş çelik, sertleştirilmiş paslanmaz çelik, ısıl işlem görmüş malzeme işlemek için uygun |
Almanya AF K34 | 94 | 0.4um | 5000-6000 | iyi tane boyutu, İnce karbür, yüksek aşınma direnci, yüksek eğilme mukavemeti, balık işleme için uygun |
4 flüt Düz Uçlu Değirmen
HRC seçimi: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Kaplama seçimi: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Kesilecek malzemeler: orijinal çelik, dökme demir, Alüminyum, bakır, grafit, plastik,
Titanyum, alaşım, sertleştirilmiş çelik, paslanmaz çelik, HSS vb.
Kod No. |
Çap d |
Kesme uzunluğu l |
Toplam uzunluk L |
İncik D |
Flütler Z |
4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |

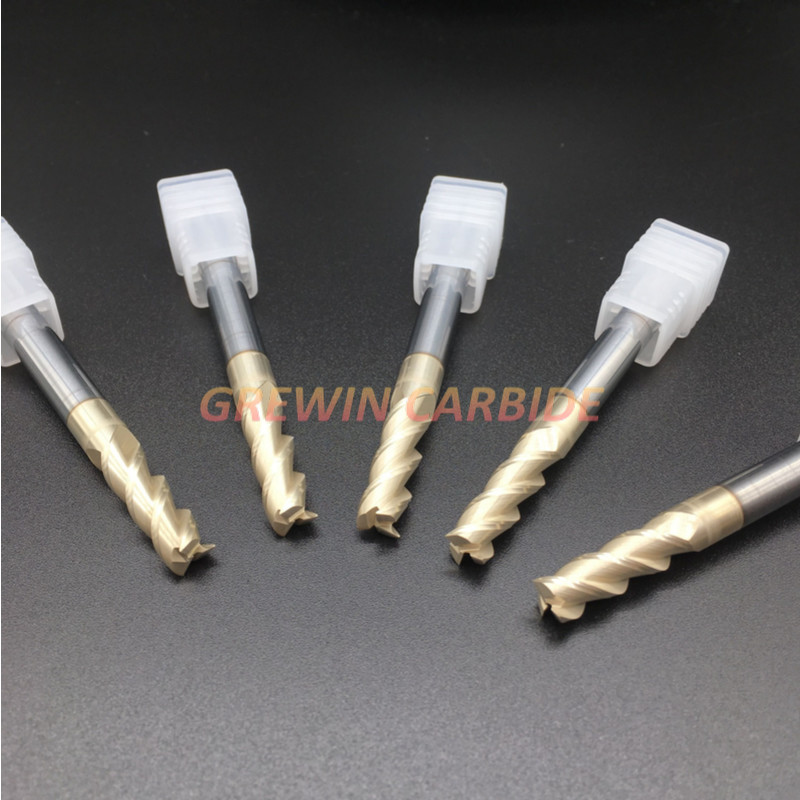

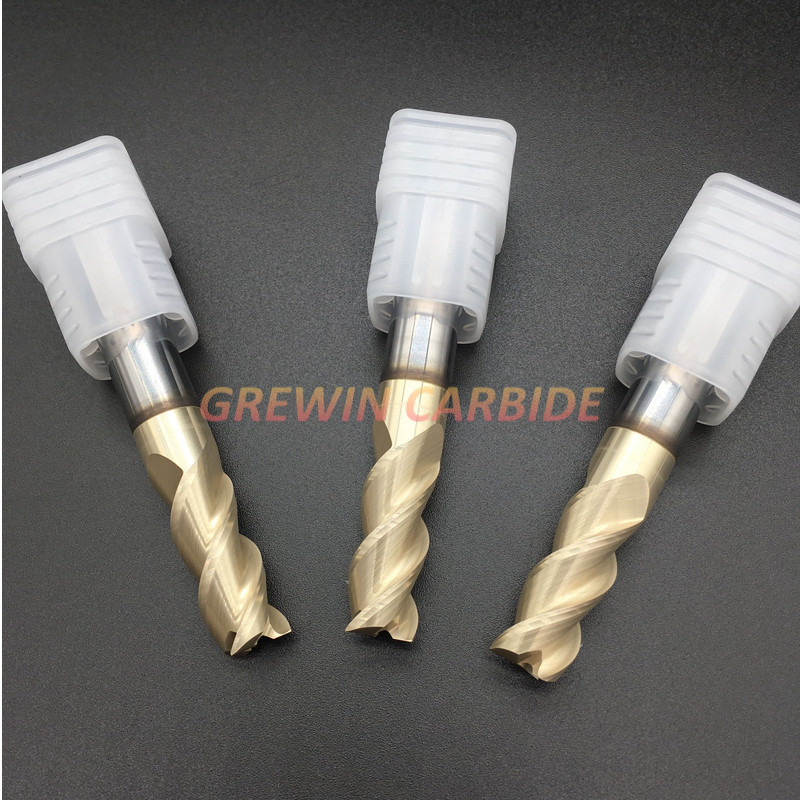

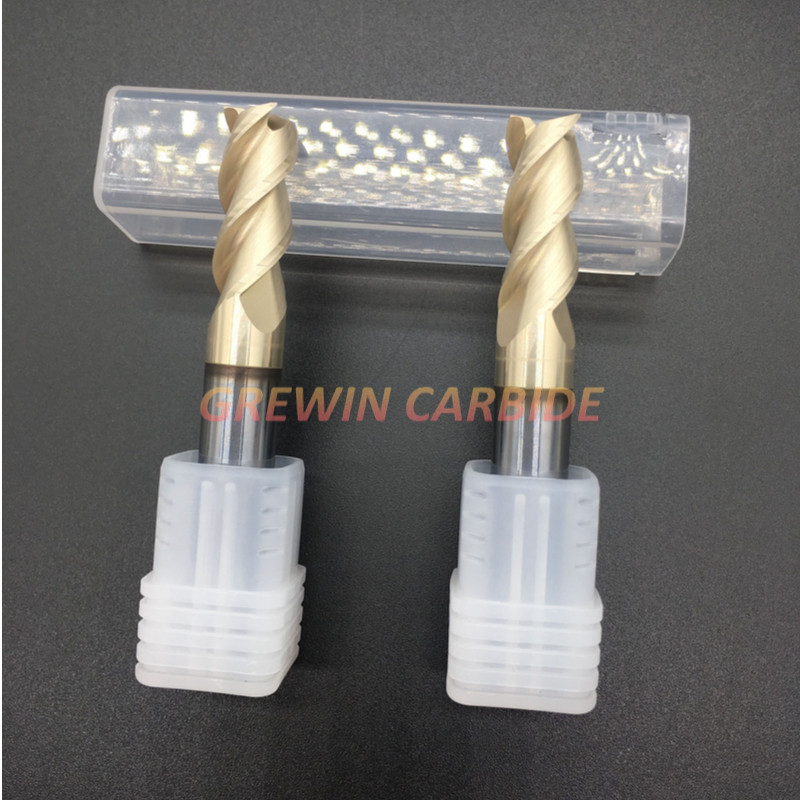

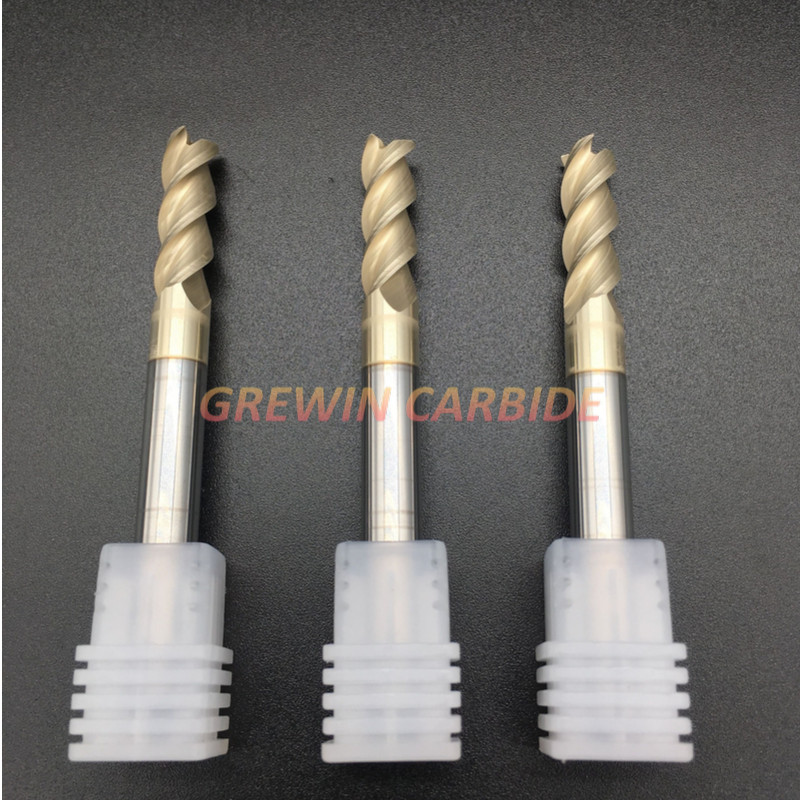

Ürün gösterimi:
Daha fazla bilgi için lütfen bizimle iletişime geçin.
Saygılarımla
GREWIN KARBÜR
