End değirmeninin karbür malzemelerinin tanıtılması
| Karbür Sınıf | Tungsten karbür çubuk Teknik Detayları |
| 10U | Co:% 10 WC% 89 nadir element:% 1 İHD: 90,5 ° Tane Boyutu: 0.75um |
| 12U | Co:% 12 WC% 85 nadir element:% 3 İHD: 92.5 ° Tane Boyutu: 0.4um |
| K40 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93 ° Tane Boyutu: 0.4um |
| K44 | Co:% 12 WC% 84 nadir element:% 4 İHD: 93,5 ° Tane Boyutu: 0.4um |
Kesilecek malzemeler
| Karbür Sınıf | End Mill HRC | Kesilecek malzemeler |
| 10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
| 12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
| K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
| K44 | HRC65-70 | HRC63 kapsamında malzemeleri kesmek için |
İlgili kaplama
| Karbür Sınıf | End Mill HRC | İlgili kaplama |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
End milleki karbür malzemelerin tanıtımı
| AlTiN | TiAlN | TiSlN | Nano | |
| Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| Kalınlık (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
| Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
| Sürtünme katsayısı | 0.3 | 0.3 | 0.45 | 0.4 |
| Renk | Siyah | Menekşe | Bakır | Mavi |
Boyut

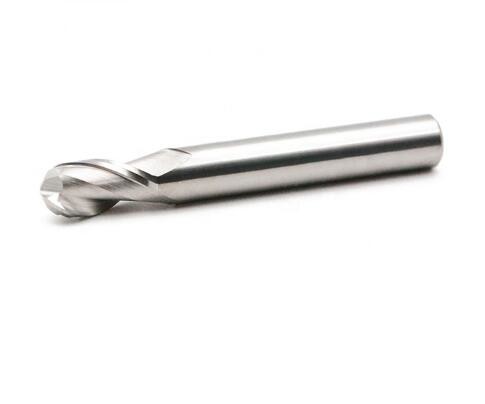

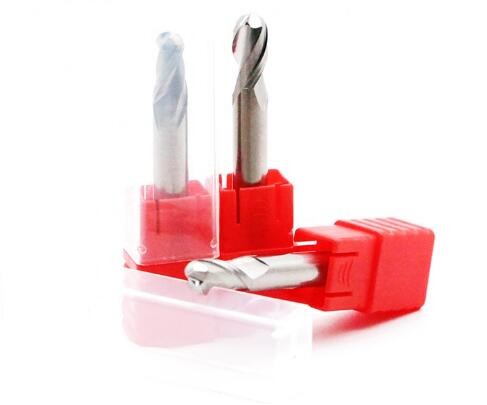

2 flüt Ballnose End Mill
HRC seçimi: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Kaplama seçimi: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-MAVI
Kesilecek malzemeler: Orijinal çelik, dökme demir, Alüminyum, bakır, grafit, plastik,
Titanyum, alaşım, sert çelik, paslanmaz çelik, HSS vb.
Kod no | diamter d | Kesme uzunluğu l | Toplam uzunluk L | İncik D | flüt Z |
| 2GW2-01002050 | 1 | 2 | 50 | 4 | 2 |
| 2GW2-01504050 | 1.5 | 3 | 50 | 4 | 2 |
| 2GW2-02050500 | 2 | 4 | 50 | 4 | 2 |
| 2GW2-02507050 | 2.5 | 5 | 50 | 4 | 2 |
| 2GW2-02008050 | 3 | 6 | 50 | 4 | 2 |
| 2GW2-04010050 | 4 | 8 | 50 | 4 | 2 |
| 2GW2-04015075 | 4 | 8 | 75 | 4 | 2 |
| 2GW2-04020100 | 4 | 8 | 100 | 4 | 2 |
| 2GW2-05012050 | 5 | 10 | 50 | 6 | 2 |
| 2GW2-06015050 | 6 | 12 | 50 | 6 | 2 |
| 2GW2-06020075 | 6 | 12 | 75 | 6 | 2 |
| 2GW2-06020100 | 6 | 12 | 100 | 6 | 2 |
| 2GW2-06020060 | 8 | 16 | 60 | 8 | 2 |
| 2GW2-08025075 | 8 | 16 | 75 | 8 | 2 |
| 2GW2-08025100 | 8 | 16 | 100 | 8 | 2 |
| 2GW2-010025075 | 10 | 20 | 75 | 10 | 2 |
| 2GW2-010040100 | 10 | 20 | 100 | 10 | 2 |
| 2GW2-012020075 | 12 | 24 | 75 | 12 | 2 |
| 2GW2-012040100 | 12 | 24 | 100 | 12 | 2 |
| 2GW2-014020080 | 14 | 28 | 80 | 14 | 2 |
| 2GW2-014100100 | 14 | 28 | 100 | 14 | 2 |
| 2GW2-016040100 | 16 | 32 | 100 | 16 | 2 |
| 2GW2-018040100 | 18 | 36 | 100 | 18 | 2 |
| 2GW2-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW2-06040150 | 6 | 12 | 150 | 6 | 2 |
| 2GW2-08050150 | 8 | 16 | 150 | 8 | 2 |
| 2GW2-010050150 | 10 | 20 | 150 | 10 | 2 |
| 2GW2-012050150 | 12 | 24 | 150 | 12 | 2 |
| 2GW2-014060150 | 14 | 28 | 150 | 14 | 2 |
| 2GW2-016060150 | 16 | 32 | 150 | 16 | 2 |
| 2GW2-018060150 | 18 | 36 | 150 | 18 | 2 |
| 2GW2-020060150 | 20 | 40 | 150 | 20 | 2 |
