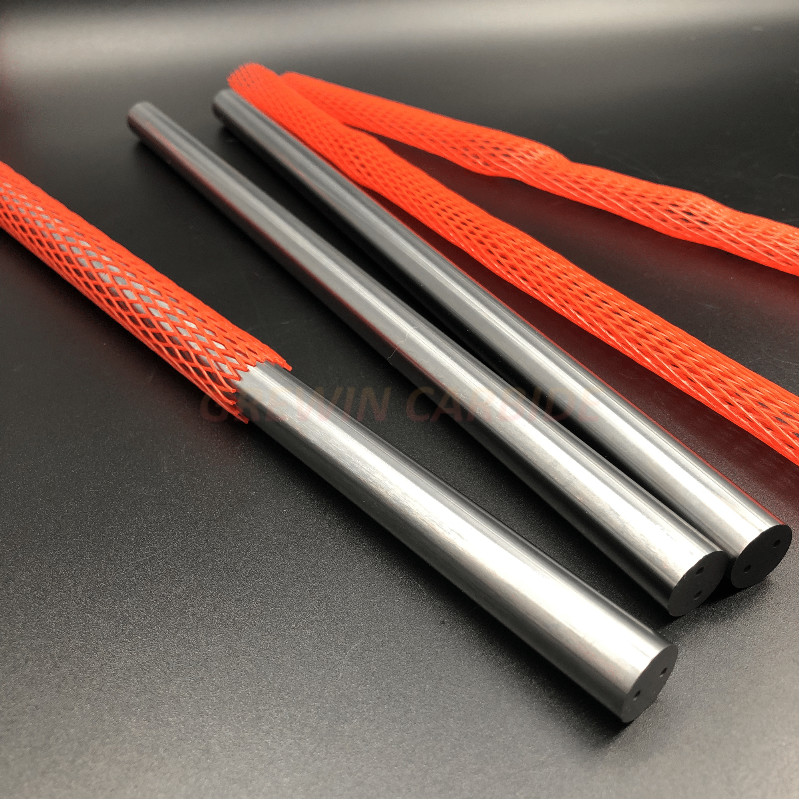

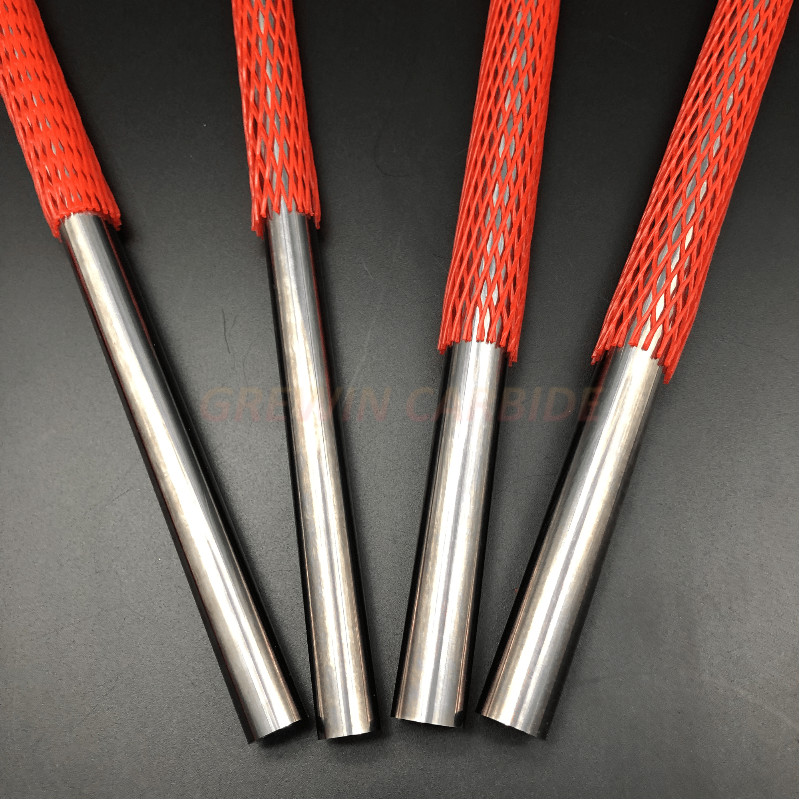

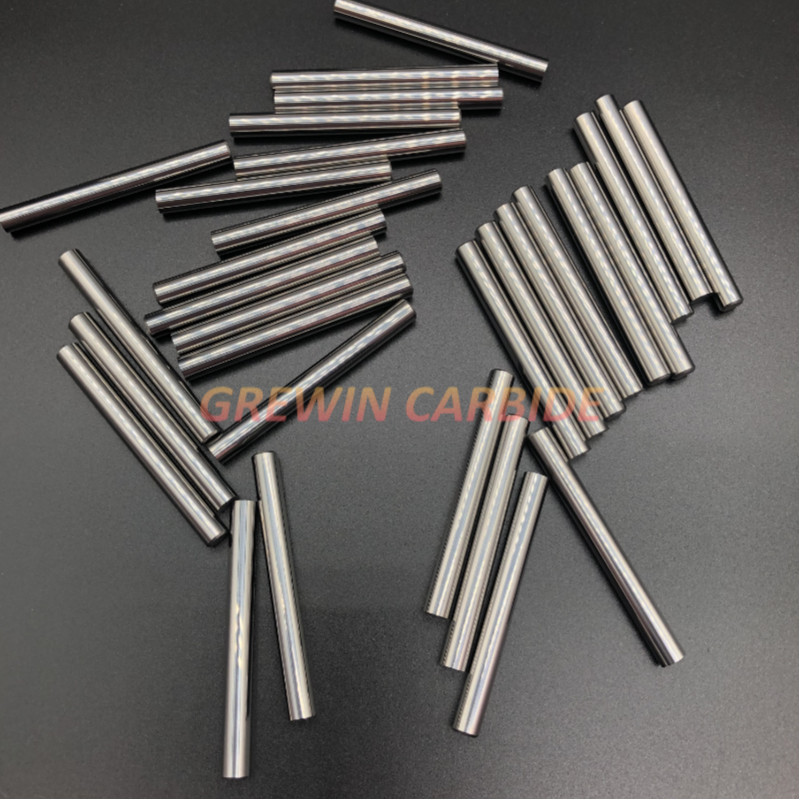

Tungsten Karbür Çubuk
Boy:
Çap: 0,5 mm-50 mm (Kalça Ekstrüzyon)
Standart Uzunluk: boy kesme, standart uzunluk 310/330 mm
Parmak frezelerde, matkaplarda, PCB matkaplarında, PCB yönlendiricilerinde vb.
Karbür ürünlerimizin avantajları:
1. yüksek kaliteli dayanıklı tungsten karbür kaynak çubukları/yönlendirici uçları için frezeleme için çimentolu çubuklar, %100 saf hammaddeden yapılmıştır.
2. gelişmiş ekipman ve süreçle üretilmiştir.
3. tüm ürünler süreç içi ve son denetimden geçer.
4. ücretsiz çevrimiçi teknik servis mevcuttur.
5. istikrarlı ve sürekli üretim yeteneği.
Seviye | ISO aralığı | kobalt % | Yoğunluk g/cm3 |
Sertlik İHD |
TRS N/mm2 |
YG8 | K30 | 8 | 14.80 | 89,5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
YL10.2 | K30 | 10 | 14.50 | 91.8 | 2400 |
YG13X | K30-K40 | 13 | 14.30 | 89,5 | 2600 |
YG15 | K40 | 15 | 14.00 | 87.5 | 2800 |
Katı Çubuklar (Metrik) 330mm
topraklanmamış | h6 | L | Tol. | topraklanmamış | h6 | L | Tol. | ||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2.0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3.0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4.0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5.0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6.0 | 330 | +5/+0 | Ø21,2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7.0 | 330 | +5/+0 | Ø22,2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8.0 | 330 | +5/+0 | Ø23,2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9.0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10.0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11,2 | +0.3/+0 | 11.0 | 330 | +5/+0 | Ø26,2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12.0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13.0 | 330 | +5/+0 | Ø28,2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14.0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15.0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16,2 | +0.3/+0 | 16.0 | 330 | +5/+0 |

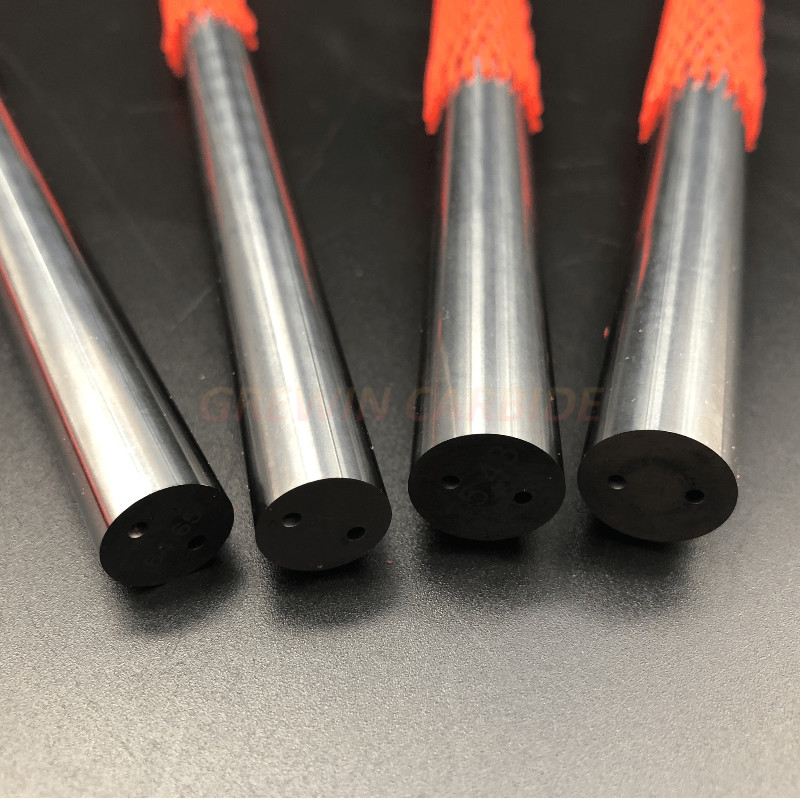

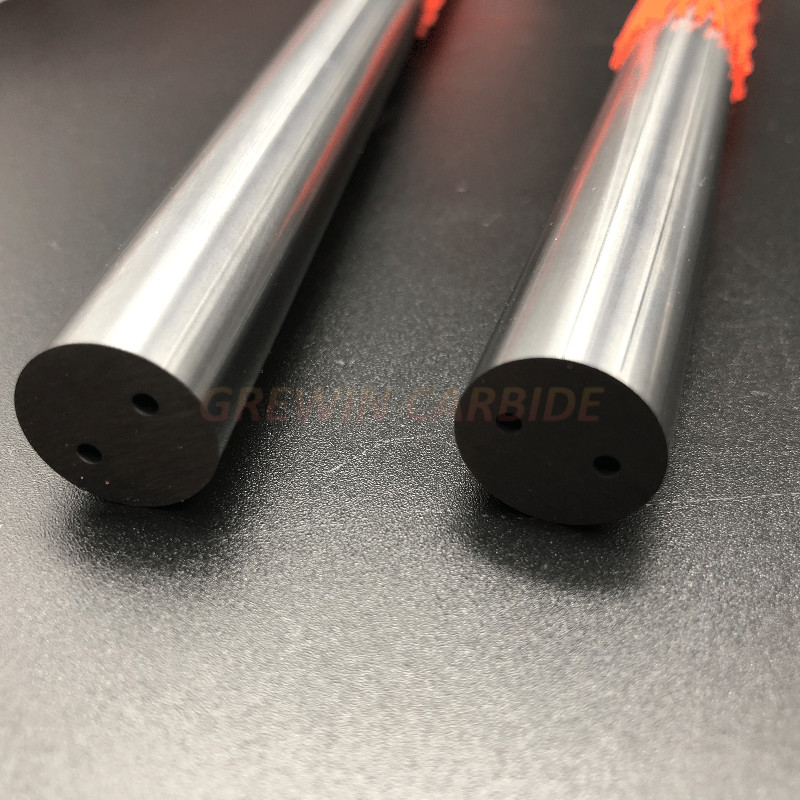

İki düz soğutma sıvısı kanalı çubuğu, Azaltılmış TK
topraklanmamış | zemin h6 | TK | Tol. | D | Tol. | L | a | |
D | Tol. | |||||||
6.3 | +0.3/0 |
6.0 | 1.5 | 0/-0.20 | 0.80 | ±0.15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0.80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0.30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0.20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0.20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0.28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0.30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0.40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0.20 |
0.40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0.47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0.40 | 2.00 | ±0.30 | 0,50 |
30° İki Helisel Soğutma Kanalı (Tip HE-30°)
topraklanmamış | zemin h6 | L Tol.+5.0 | TK | Tol. | D | Tol. | Saha | |
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0.80 | ±0.15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4.5 | ±0.3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1,2 |
11.0 | 330 | 4.9 | ±0.4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0.20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81.82 | |||
16.3 | +0.4/+1,4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0.25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ±0.5 | 2.50 | 108.83 |
