Karbür parmak freze
3 flüt Düz Uçlu Değirmen
HRC seçimi: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Kaplama seçimi: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Kesilecek malzemeler: orijinal çelik, dökme demir, Alüminyum, bakır, grafit, plastik,
Titanyum, alaşım, sertleştirilmiş çelik, paslanmaz çelik, HSS vb.
Kod No. |
Çap d |
Kesme uzunluğu l |
Toplam uzunluk L |
İncik D |
Flütler Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. Uygulama
Karbon çeliği, Takım çeliği, Kalıp çeliği, Paslanmaz çelik, Titanyum alaşımı, Bakır, Dökme Demir ve Alüminyum vb.Kesmek için kullanılır.
Parmak frezenin karbür malzemelerinin tanıtımı
Karbür Sınıfı | Tungsten karbür çubuğun Teknik Detayları |
10U | Co:% 10 WC% 89 nadir element:% 1 HRA: 90.5 ° Tane Büyüklüğü: 0.75um |
12U | Co:% 12 WC% 85 nadir element:% 3 HRA: 92.5 ° Tane Büyüklüğü: 0.4um |
K40 | Co:% 12 WC% 84 nadir element:% 4 HRA: 93 ° Tane Büyüklüğü: 0.4um |
K44 | Co:% 12 WC% 84 nadir element:% 4 HRA: 93.5 ° Tane Büyüklüğü: 0.4um |
Kesilecek malzemeler
Karbür Sınıfı | Son değirmen HRC | Kesilecek malzemeler |
10U | HRC45-50 | HRC35 altındaki malzemeleri kesmek için |
12U | HRC55-58 | HRC50 altındaki malzemeleri kesmek için |
K40 | HRC60-62 | HRC55 altındaki malzemeleri kesmek için |
K44 | HRC65-70 | HRC63 altındaki malzemeleri kesmek için |
İlgili Kaplama
Karbür Sınıfı | Son değirmen HRC | İlgili Kaplama |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Parmak frezenin karbür malzemelerinin tanıtımı
AlTiN | TiAlN | TiSlN | Nano | |
Sertlik (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Kalınlık (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Oksidasyon Sıcaklığı (°) | 900 | 800 | 1000 | 1200 |
Sürtünme katsayısı | 0.3 | 0.3 | 0.45 | 0.4 |
Renk | Siyah | Menekşe | Bakır | Mavi |
3. Kaplama
Kaplama |
Renk |
Kaplama Sıcaklığı |
Kalınlık (um) |
HV |
Uygulama Sıcaklığı |
Sürtünme katsayısı |
TiAlN |
Mor-Gri | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
AlTiN | Siyah | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
TiSiN | Bakır | <600 ° C | 3-5 | 3500 | 1500 ° C | 0.4 |
NaNo | Mavi | <600 ° C | 3-5 | 3800 | 1200 ° C | 0.4 |
CrN | Gümüş Gri | <480 ° C | 2-2.5 | 2500 | 700 ° C | 0.3 |

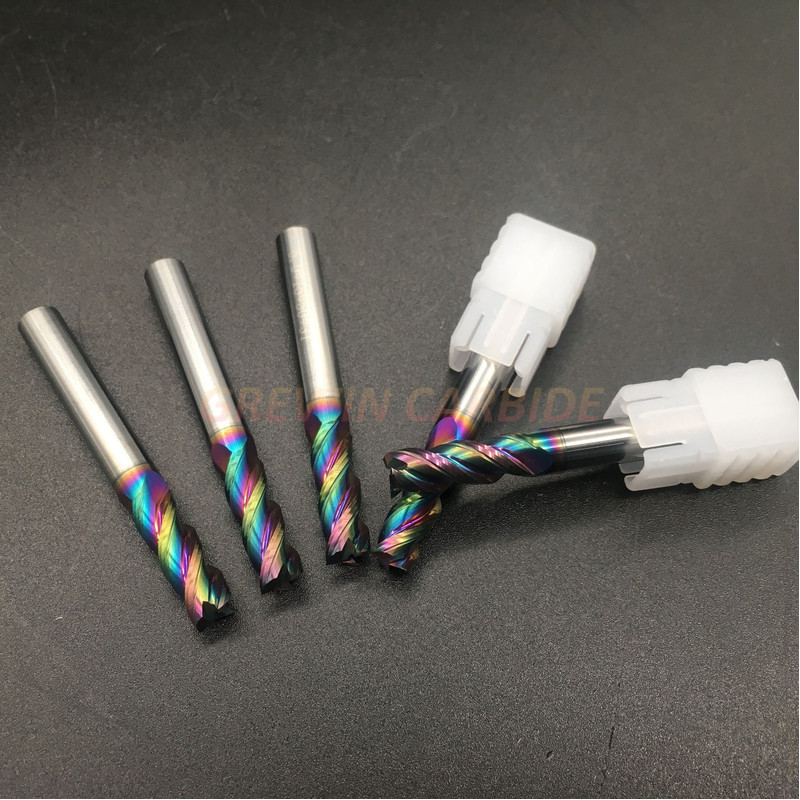

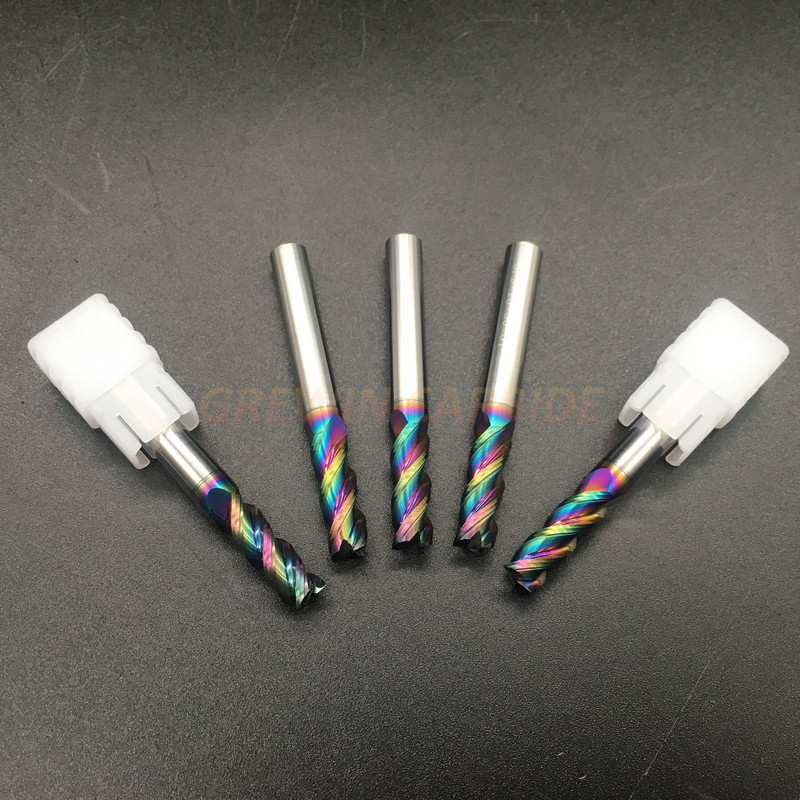

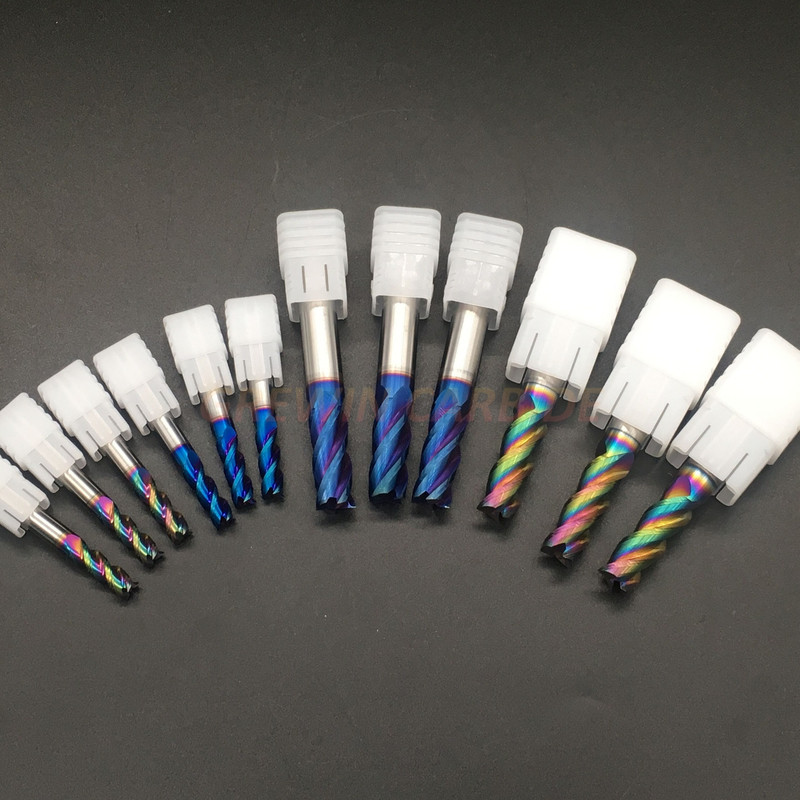

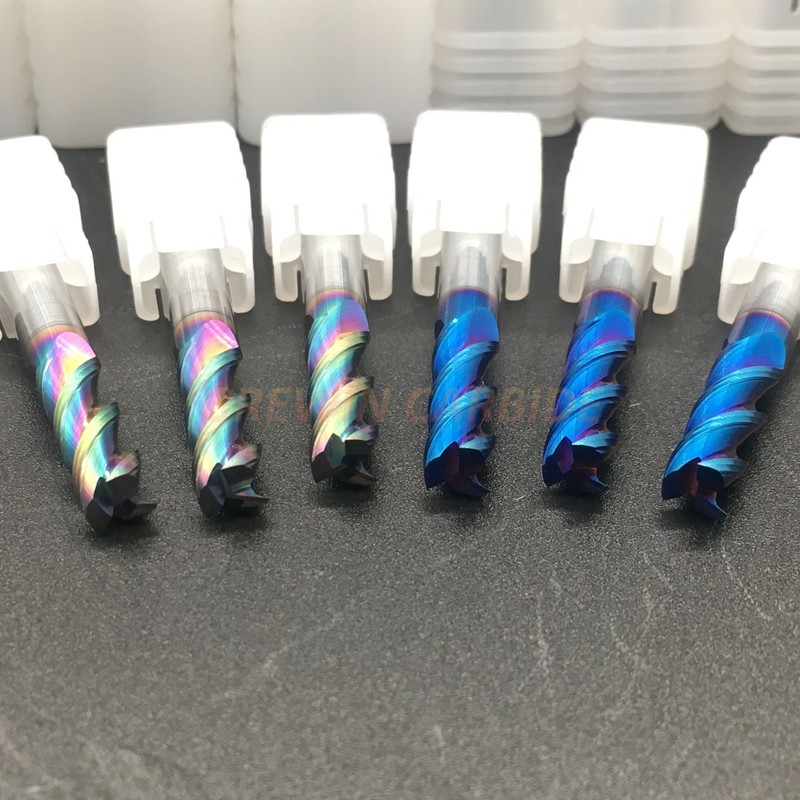

Ürün gösterimi:
